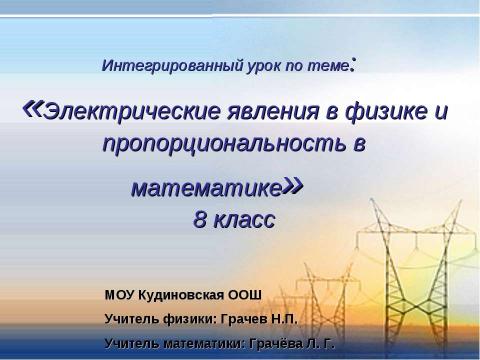

Текст слайда: Интегрированный урок по теме: «Электрические явления в физике и пропорциональность в математике» 8 класс МОУ Кудиновская ООШ Учитель физики: Грачев Н.П. Учитель математики: Грачёва Л. Г.

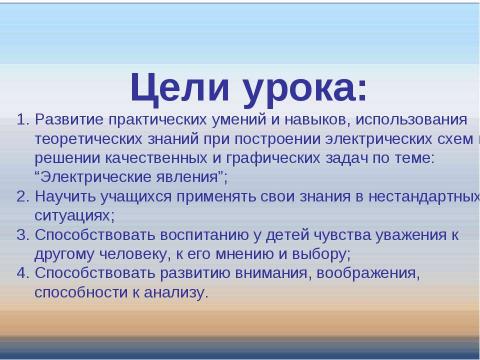

Текст слайда: Цели урока: Развитие практических умений и навыков, использования теоретических знаний при построении электрических схем и решении качественных и графических задач по теме: “Электрические явления”; Научить учащихся применять свои знания в нестандартных ситуациях; Способствовать воспитанию у детей чувства уважения к другому человеку, к его мнению и выбору; Способствовать развитию внимания, воображения, способности к анализу.

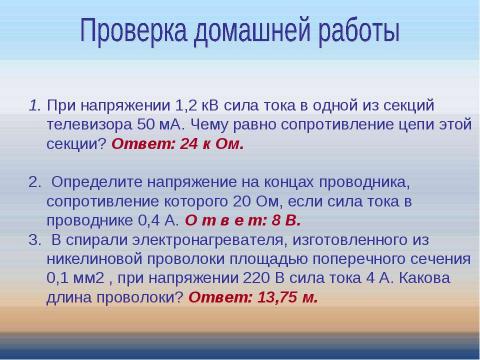

Текст слайда: 1. При напряжении 1,2 кВ сила тока в одной из секций телевизора 50 мА. Чему равно сопротивление цепи этой секции? Ответ: 24 к Ом. 2. Определите напряжение на концах проводника, сопротивление которого 20 Ом, если сила тока в проводнике 0,4 А. О т в е т: 8 В. 3. В спирали электронагревателя, изготовленного из никелиновой проволоки площадью поперечного сечения 0,1 мм2 , при напряжении 220 В сила тока 4 А. Какова длина проволоки? Ответ: 13,75 м.

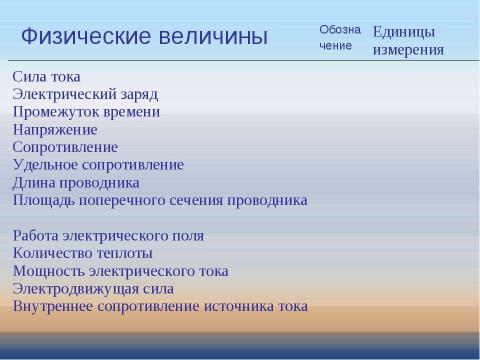

Текст слайда: 1. Электрический заряд 2. Промежуток времени 3. Напряжение 4. Сила тока 5. Сопротивление 6. Удельное сопротивление 7. Длина проводника 8. Площадь поперечного сечения проводника 9. Работа электрического поля 10. Количество теплоты 11. Мощность электрического тока 12. Электродвижущая сила 13. Внутреннее сопротивление источника тока Физические величины Сила тока Электрический заряд Промежуток времени Напряжение Сопротивление Удельное сопротивление Длина проводника Площадь поперечного сечения проводника Работа электрического поля Количество теплоты Мощность электрического тока Электродвижущая сила Внутреннее сопротивление источника тока Обозначение Единицы измерения

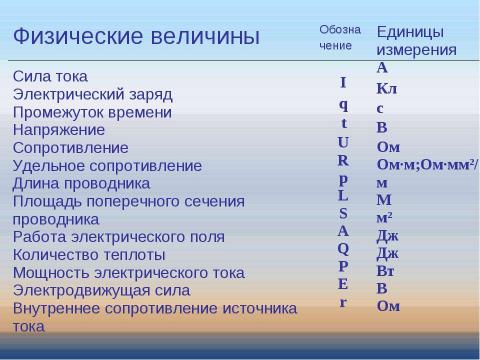

Текст слайда: 1. Электрический заряд 2. Промежуток времени 3. Напряжение 4. Сила тока 5. Сопротивление 6. Удельное сопротивление 7. Длина проводника 8. Площадь поперечного сечения проводника 9. Работа электрического поля 10. Количество теплоты 11. Мощность электрического тока 12. Электродвижущая сила 13. Внутреннее сопротивление источника тока Физические величины Сила тока Электрический заряд Промежуток времени Напряжение Сопротивление Удельное сопротивление Длина проводника Площадь поперечного сечения проводника Работа электрического поля Количество теплоты Мощность электрического тока Электродвижущая сила Внутреннее сопротивление источника тока Обозначение I q t U R р L S A Q P Е r Единицы измерения А Кл с В Ом Ом∙м;Ом∙мм2/м М м2 Дж Дж Вт В Ом

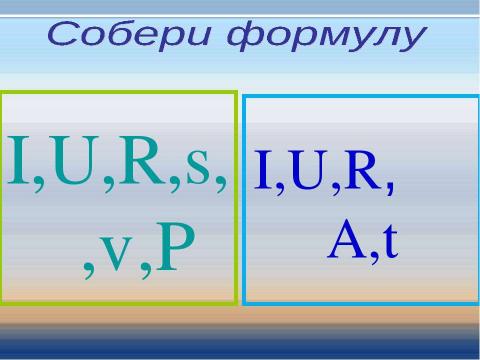

Текст слайда: I,U,R,s,ρ,ℓ,P I,U,R, A,t

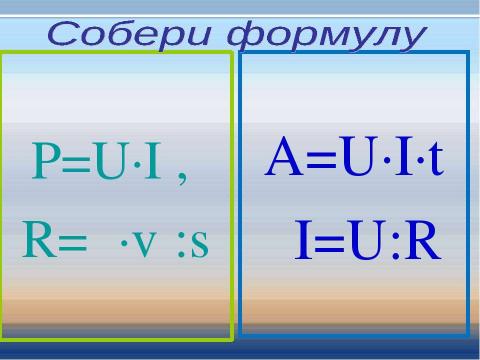

Текст слайда: P=U∙I , R=ρ∙ℓ :s A=U∙I∙t I=U:R

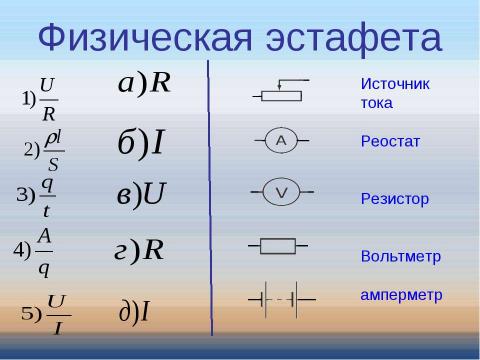

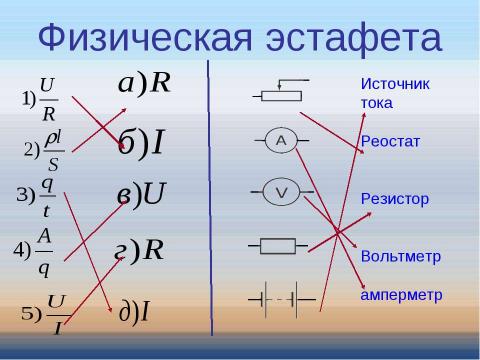

Текст слайда: Источник тока Реостат Резистор Вольтметр амперметр Физическая эстафета
Текст слайда: Источник тока Реостат Резистор Вольтметр амперметр Физическая эстафета

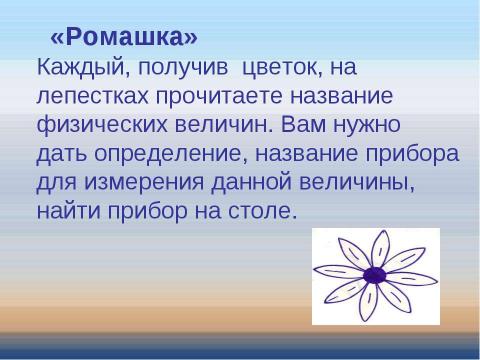

Текст слайда: «Ромашка» Каждый, получив цветок, на лепестках прочитаете название физических величин. Вам нужно дать определение, название прибора для измерения данной величины, найти прибор на столе.

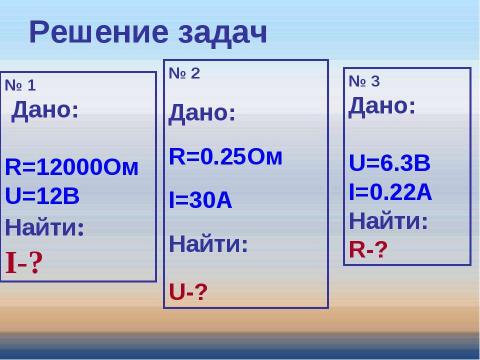

Текст слайда: Решение задач № 1 Дано: R=12000Ом U=12В Найти: I-? № 2 Дано: R=0.25Ом I=30A Найти: U-? № 3 Дано: U=6.3В I=0.22A Найти: R-?

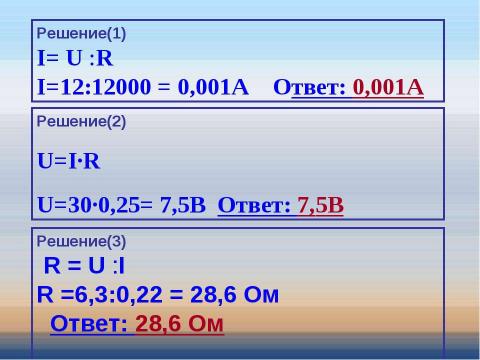

Текст слайда: Решение(1) I= U :R I=12:12000 = 0,001A Ответ: 0,001A Решение(2) U=I∙R U=30∙0,25= 7,5В Ответ: 7,5В Решение(3) R = U :I R =6,3:0,22 = 28,6 Ом Ответ: 28,6 Ом

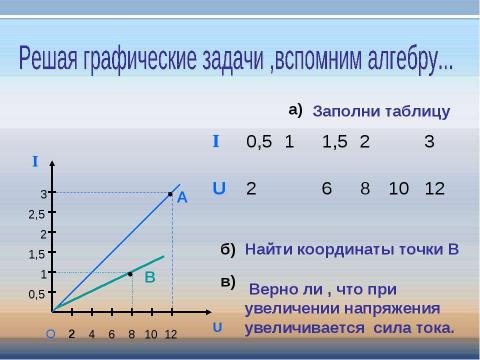

Текст слайда: 2 4 6 8 10 U I O 12 0,5 1 1,5 2 2,5 3 А В а) б) Найти координаты точки В в) Верно ли , что при увеличении напряжения увеличивается сила тока. Заполни таблицу I 0,5 1 1,5 2 3 U 2 6 8 10 12

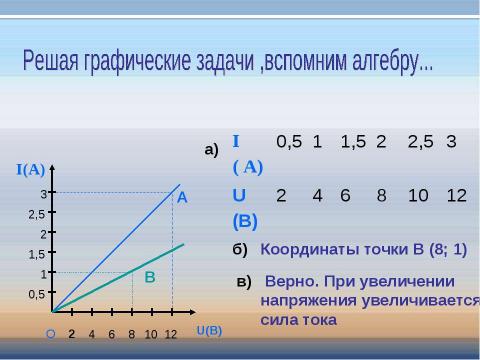

Текст слайда: 2 4 6 8 10 U(В) I(А) O 12 0,5 1 1,5 2 2,5 3 А В а) б) Координаты точки В (8; 1) в) Верно. При увеличении напряжения увеличивается сила тока I ( А) 0,5 1 1,5 2 2,5 3 U (В) 2 4 6 8 10 12

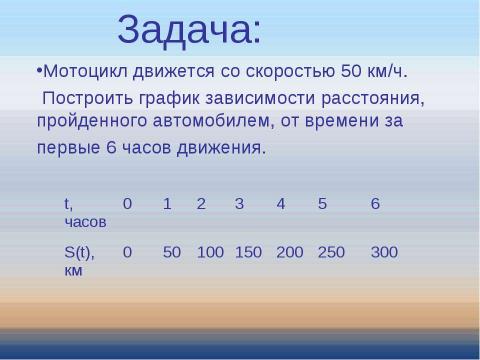

Текст слайда: Мотоцикл движется со скоростью 50 км/ч. Построить график зависимости расстояния, пройденного автомобилем, от времени за первые 6 часов движения. Задача: t, часов 0 1 2 3 4 5 6 S(t), км 0 50 100 150 200 250 300

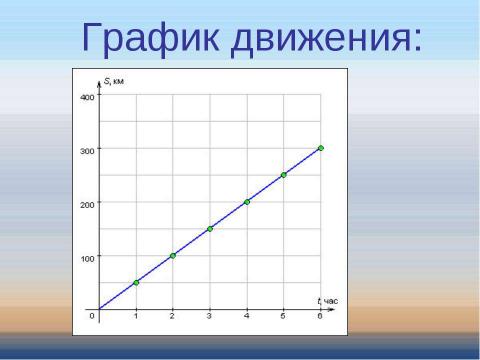

Текст слайда: График движения:

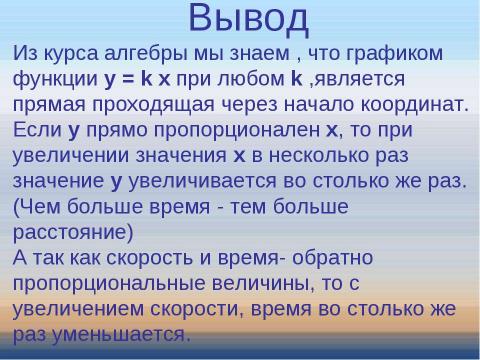

Текст слайда: Вывод Из курса алгебры мы знаем , что графиком функции у = k x при любом k ,является прямая проходящая через начало координат. Если у прямо пропорционален х, то при увеличении значения х в несколько раз значение у увеличивается во столько же раз. (Чем больше время — тем больше расстояние) А так как скорость и время- обратно пропорциональные величины, то с увеличением скорости, время во столько же раз уменьшается.

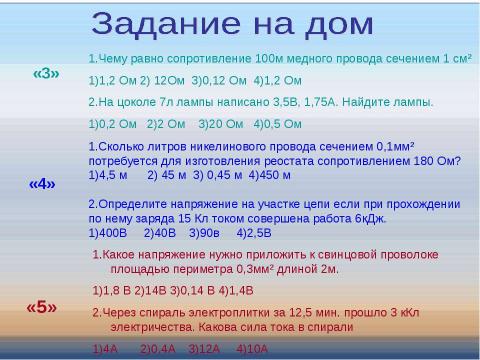

Текст слайда: 1.Чему равно сопротивление 100м медного провода сечением 1 см² 1)1,2 Ом 2) 12Ом 3)0,12 Ом 4)1,2 Ом 2.На цоколе 7л лампы написано 3,5В, 1,75А. Найдите лампы. 1)0,2 Ом 2)2 Ом 3)20 Ом 4)0,5 Ом 1.Сколько литров никелинового провода сечением 0,1мм² потребуется для изготовления реостата сопротивлением 180 Ом? 1)4,5 м 2) 45 м 3) 0,45 м 4)450 м 2.Определите напряжение на участке цепи если при прохождении по нему заряда 15 Кл током совершена работа 6кДж. 1)400В 2)40В 3)90в 4)2,5В 1.Какое напряжение нужно приложить к свинцовой проволоке площадью периметра 0,3мм² длиной 2м. 1)1,8 В 2)14В 3)0,14 В 4)1,4В 2.Через спираль электроплитки за 12,5 мин. прошло 3 кКл электричества. Какова сила тока в спирали 1)4А 2)0,4А 3)12А 4)10А «3» «5» «4»
Текст слайда: № ко манды Ф.И. уч-ка количество набранных балов Итог Проверка 1. 2.
